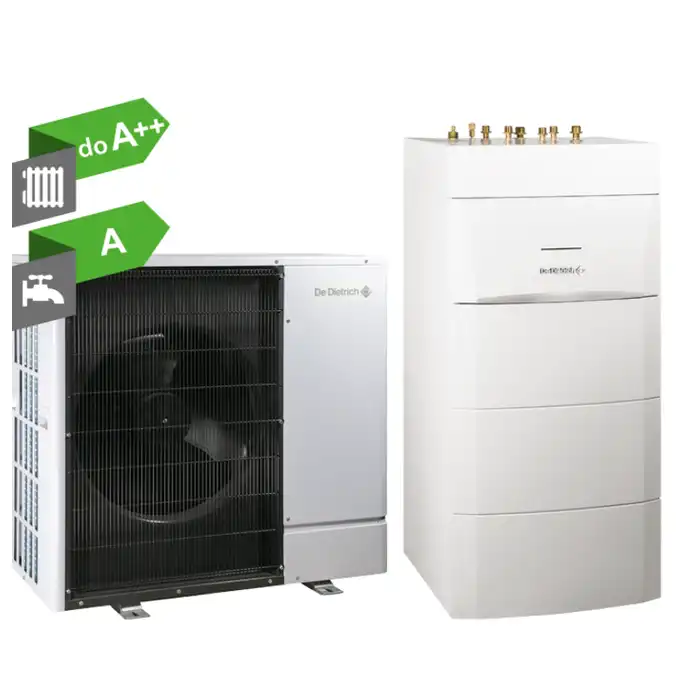

Pompa ciepła Alezio M 11TR/E V200

    CHARAKTERYSTYKA PRODUKTU:

    • Pompa ciepła powietrze/woda typu „monoblok składa się z hermetycznej jednostki zewn. i modułu wewn. MIV- -4S..V200 ze zintegrowanym podgrzewaczem c.w.u.
    • Jednostki zewnętrzna i wewnętrzna połączone są ze sobą instalacją hydrauliczną, do której montażu nie są wymagane uprawnienia F-gazowe
    • Możliwość zamontowania jednostki wewn. bezp. przy ścianie lub w narożniku dzięki wygodnym przyłączom wypr. do góry
    • Standardowo dostępna możliwość chłodzenia przy pomocy instalacji ogrzewania podłogowego
    • Konsola sterownicza DIEMATIC Evolution z czujnikiem zewnętrznym w dostawie
    • Praca do -20°C
    • Zasilanie elektryczne 3-f
    • Ograniczenie prądu rozruchu dzięki technologii INVERTER
    • Podgrzewacz c.w.u. o poj. 177 litrów, emaliowany z wężownicą, z przewodami połączeniowymi z MIV-4S, chroniony antykorozyjnie anodą magnezową

    Jednostka zewnętrzna zawiera:

    • Wysokowydajną sprężarkę modulującą typu Twin Rotary lub Scroll (DC Inverter), wsp. COP do 4,83 przy +7/+35°C
    • Parownik powietrzny stanowiący zespół miedzianych rurek i aluminiowych lameli
    • Skraplacz (płytowy wymiennik ciepła ze stali nierdz.)
    • Cichy wentylator osiowy o zm. prędkości obr.
    • Separator cieczy oraz zbiornik ciekłego czynnika
    • Elektr. zawór rozprężny, filtr, presostaty zab. wysokiego i niskiego ciśnienia, ogr. prądu rozruchowego

    Moduł wewnętrzny zawiera:

    • Intuicyjną konsolę sterowniczą z regulacją pogodową
    • Rozdzielacz hydrauliczny
    • Pompę obiegową c.o. o współczynniku EEI<0,23
    • Naczynie wzbiorcze o pojemności 8 litrów
    • Manometr elektroniczny, zawór bezpieczeństwa, odpowietrznik automatyczny, regulator przepływu

    DANE TECHNICZNE:

    • Model Alezio M V200: 11 TR
    • Graniczne temp. robocze ogrzewania: Woda: +18°C/+60°C; Pow. zew.: -20°C/+35°C
    • W trybie chłodzenia: Woda: +18°C/+25°C (inst. podłogowa), +7°C/+25°C (klimakonwektory) Powietrze zewn.: +7°C/+40°C
    • Obieg c.w.u.: Max. 10 bar/80°C
    • Obieg grzewczy: Max. 3 bar/ 75°C
    • Efektywność energetyczna c.o.: A++
    • Efektywność energetyczna c.w.u.: A
    • Moc cieplna przy +7°C/+35°C (Tryb grzania: temp. zewnętrzna/ temp. wody na wylocie, parametry wg EN 14511-2): 11,2 kW
    • COP grzania przy +7°C/+35°C (Tryb grzania: temp. zewnętrzna/ temp. wody na wylocie, parametry wg EN 14511-2): 4,54
    • Pobór mocy elektrycznej przy +7°C/+35°C (Tryb grzania: temp. zewnętrzna/ temp. wody na wylocie, parametry wg EN 14511-2): 2,74 kWe
    • Moc cieplna przy +2°C/+35°C (Tryb grzania: temp. zewnętrzna/ temp. wody na wylocie, parametry wg EN 14511-2): 9 kW
    • COP grzania przy +2°C/+35°C (Tryb grzania: temp. zewnętrzna/ temp. wody na wylocie, parametry wg EN 14511-2): 3,67
    • Pobór mocy elektrycznej przy +2°C/+35°C (Tryb grzania: temp. zewnętrzna/ temp. wody na wylocie, parametry wg EN 14511-2): 2,45 kWe
    • Moc cieplna przy -7°C/+35°C (Tryb grzania: temp. zewnętrzna/ temp. wody na wylocie, parametry wg EN 14511-2): 9 kW
    • COP grzania przy -7°C/+35°C (Tryb grzania: temp. zewnętrzna/ temp. wody na wylocie, parametry wg EN 14511-2): 3,27
    • Pobór mocy elektrycznej przy -7°C/+35°C (Tryb grzania: temp. zewnętrzna/ temp. wody na wylocie, parametry wg EN 14511-2): 2,75
    • Sezonowa efektywność energ. ogrzewania pomieszczeń ɳs (bez wspomagania regulacji): 132%
    • Efektywność energ. dla podgrzewania wody użytkowej ɳwh: 89%
    • Moc chłodnicza przy +35°C/+18°C (Tryb chłodzenia: temp. zewnętrzna/ temp. wody na wylocie, parametry wg EN 14511-2): 10 kW
    • COP chłodzenia przy +35°C/+18°C (Tryb chłodzenia: temp. zewnętrzna/ temp. wody na wylocie, parametry wg EN 14511-2): 4,74
    • Pobór mocy elektrycznej przy +35°C/+18°C (Tryb chłodzenia: temp. zewnętrzna/ temp. wody na wylocie, parametry wg EN 14511-2): 2,11 kWe
    • Znamionowy przepływ wody przy ΔT=5 K: 1,96
    • Dostępna wys. manom. przy przepł. znam. przy ΔT=5 K: 250 mbar
    • Znamionowy przepływ powietrza: 3000 m3/h
    • Napięcie zasilania zespołu zewn. / Prąd rozruchowy: 400 V 3~/5
    • Moc akustyczna modułu zew./wew. (Próba wykonana według normy NF EN 12102, przy +7°C/+55 °C): 60 dB(A) / 48 dB(A)
    • Czynnik chłodniczy R410A: 3,3 kg
    • Ekwiwalent CO2: 6,89 ton
    • Max. długość rur bez konieczności dopełniania R410A: układ hermetyczny
    • Pojemność podgrzewacza c.w.u.: 177 l
    • Maks. użyteczna ilość ciepłej wody (Vmax): 231 l
    • Czas podgrzewu (th): 1h 33
    • Pobór mocy w stanie ustabilizowanym (Pes): 35,5 W
    • COP c.w.u. (cykl poboru M/L): 2,72
    • Ciężar netto zespołu zewn./wewn. z podgrzewaczem c.w.u.: 131 kg  / 130 kg

    LEGENDA DO RYSUNKU TECHNICZNEGO:

    1 - Zasilanie obiegu c.o. G 1
    4 - Powrót z obiegu c.o. G 1
    5 - Powrót z jednostki zewnętrznej G 1
    6 - Zasilanie jednostki zewnętrznej G 1
    7 - Wypływ c.w.u. G 3/4
    8 - Wlot wody zimnej G 3/4
    9 - Zasilanie obiegu mieszaczowego c.o. G 1
    10 - Powrót z obiegu mieszaczowego c.o. G 1
    11 - Odprowadzenie kondensatu Ø 32 mm
    (1) - Regulowane nóżki

    Kod hurtowni:
    4012889
    Typ produktu:
    pompa ciepła
    Rodzaj:
    powietrzna
    Wersja:
    monoblok
    Podgrzewacz - Pojemność:
    177 l
    Moc:
    11 kW
    Ilość fabryczna czynnika chłodniczego:
    3,3 kg
    Ekwiwalent CO2:
    6,89 ton
    Sezonowa efektywność energetyczna ogrzewania pomieszczeń:
    132%
    COP (ogrzewanie +7°C/+35°C):
    4,54
    Maksymalna długość instalacji bez konieczności doładowania czynnika:
    układ hermetyczny
    Czas podgrzewu:
    1h 33
    Graniczne temperatury robocze w trybie chłodzenia:
    Woda: +18°C/+25°C (inst. podłogowa), +7°C/+25°C (klimakonwektory); Powietrze zewn.: +7°C/+40°C
    Znamionowy przepływ powietrza:
    3000 m3/h
    Znamionowy przepływ wody przy Δt=5K:
    1,96
    Moc chłodnicza (+35°C/+18°C):
    10 kW
    Moc grzewcza (+7°C/+35°C):
    11,2 kW
    Obieg grzewczy:
    Max. 3 bar / 75°C
    Napięcie zasilania zespołu zewnętrznego / prąd rozruchowy:
    400 V 3~/5
    Pobór mocy w stanie ustabilizowanym:
    35,5 W
    Efektywność energetyczna dla podgrzewania wody użytkowej:
    89%
    Obieg c.w.u.:
    max. 10 bar / 80°C
    COP (ogrzewanie +2°C/+35°C):
    3,67
    Moc grzewcza (+2°C/+35°C):
    9 kW
    COP (chłodzenie +35°C/+18°C):
    4,74
    COP (ogrzewanie -7°C/+35°C):
    3,27
    Moc grzewcza (-7°C/+35°C):
    9 kW
    Pobór mocy elektrycznej (+2°C/+35°C):
    2,45 kWe
    Pobór mocy elektrycznej (+35°C/+18°C):
    2,11 kWe
    Pobór mocy elektrycznej (+7°C/+35°C):
    2,74 kWe
    Pobór mocy elektrycznej (-7°C/+35°C):
    2,75 kWe
    Dostępność manometryczna przy przepływie znamionowym przy ΔT=5K:
    250 mbar
    Maksymalna użyteczna ilość ciepłej wody:
    231 l
    Ciężar netto zespołu zewn./wewn. z podgrzewaczem c.w.u.:
    131 kg / 130 kg
    COP c.w.u.:
    2,72
    Graniczne temperatury pracy w trybie ogrzewania:
    woda: +18°C/+60°C; Pow. zew.: -20°C/+35°C
    Moc akustyczna modułu zewnętrznego / wewnętrznego:
    60 dB(A) / 48 dB(A)
    Model Alezio M V200:
    11 TR
    Klasa efektywności energetycznej c.o.:
    A++
    Długość opakowania [cm]:
    0
    Szerokość opakowania [cm]:
    0
    Wysokość opakowania [cm]:
    0
    Klasa efektywności energetycznej c.w.u.:
    A
