HPI S 16 MR-2 (MIT-S/E) Pompa ciepła powietrze/woda (1-faz.)

    Wersja HPI S 16 MR-2 (MIT-S/E) ze wspomaganiem elektrycznym

    CHARAKTERYSTYKA PRODUKTU:

    • Pompa ciepła powietrze/woda „Split Inverter składa się z jednostki zewn. i modułu wewn. MIT-IN-2
    • Praca do -20°C
    • Zasilanie elektryczne 1-f
    • Ograniczenie prądu rozruchu dzięki technologii INVERTER
    • Pompa ciepła objęta 5-letnią gwarancją
    • Większa oszczędność przy zastosowaniu z dodatkowym źródłem ciepła dzięki zintegrowanej funkcji hybrydowej

    Moduł hydrauliczny wewnętrzny zawiera:

    • Konsolę sterowniczą DIEMATIC i-System z programowalną regulacją pogodową, komunikującą sie z jednostką zewn.
    • Skraplacz stanowiący płytowy wym. ciepła ze stali nierdz.
    • Sprzęgło hydrauliczne 40 litrów
    • Pompę obiegową c.o. o wskaźniku energochłonności EEI<0,23
    • Naczynie wzbiorcze o pojemności 10 litrów
    • Manometr elektroniczny
    • Zawór bezpieczeństwa
    • Odpowietrzniki automatyczne
    • Czujnik przepływu
    • Zawór odcinający ze zintegrowanym filtrem

    Jednostka zewnętrzna zawiera:

    • Wysokowydajną sprężarkę modulującą typu Twin Rotary lub Scroll (technologia DC Inverter), wsp. COP do 5,11 przy +7/+35°C
    • Parownik powietrzny stanowiący zespół miedzianych rurek i aluminiowych lameli
    • 1 lub 2 ciche wentylatory osiowe o zm. prędkości obr.
    • Separator cieczy oraz zbiornik ciekłego czynnika
    • Elektryczny zawór rozprężny, filtr, presostaty zab. wysokiego i niskiego ciśnienia, ogr. prądu rozruchowego

    DANE TECHNICZNE:

    • Model: 16 MR-2
    • Graniczne temp. robocze ogrzewania: woda: +18°C/+60°C; Pow. zew.: -20°C/+35°C
    • W trybie chłodzenia: woda: +18°C/+25°C (inst. podłogowa); +7°C/+25°C (klimakonwektory)
    • Poniżej 18°C należy zastosować opcjonalny zestaw izolujący HK24; Powietrze zewn.: +7°C/+40°C
    • Obieg grzewczy: max. 3 bar
    • Moc cieplna przy + 7°C/+ 35°C (Tryb grzania: temp. powietrza zewn./temp. wody na wyjściu. Parametry wg EN 14511-2): 14,19 kW
    • COP grzania przy + 7°C/+ 35°C (Tryb grzania: temp. powietrza zewn./temp. wody na wyjściu. Parametry wg EN 14511-2): 4,22
    • Pobór mocy elektr. przy + 7°C/+ 35°C (Tryb grzania: temp. powietrza zewn./temp. wody na wyjściu. Parametry wg EN 14511-2): 3,36 kWe
    • Moc cieplna przy + 2°C/+ 35°C (Tryb grzania: temp. powietrza zewn./temp. wody na wyjściu. Parametry wg EN 14511-2): 11,38 kW
    • COP grzania przy + 2°C/+ 35°C (Tryb grzania: temp. powietrza zewn./temp. wody na wyjściu. Parametry wg EN 14511-2): 3,22
    • Pobór mocy elektr. przy + 2°C/+ 35°C (Tryb grzania: temp. powietrza zewn./temp. wody na wyjściu. Parametry wg EN 14511-2): 3,53 kWe
    • Moc cieplna przy – 7°C/+ 35°C (Tryb grzania: temp. powietrza zewn./temp. wody na wyjściu. Parametry wg EN 14511-2): 10,32 kW
    • COP grzania przy – 7°C/+ 35°C (Tryb grzania: temp. powietrza zewn./temp. wody na wyjściu. Parametry wg EN 14511-2): 2,89
    • Pobór mocy elektr. przy - 7°C/+ 35°C (Tryb grzania: temp. powietrza zewn./temp. wody na wyjściu. Parametry wg EN 14511-2): 3,57 kWe
    • Prąd znamionowy (Tryb grzania: temp. powietrza zewn./temp. wody na wyjściu. Parametry wg EN 14511-2): 16,17 A
    • Moc chłodnicza (Tryb chłodzenia: temp. powietrza zewn +35°C, temp. wody na wyjściu +18°C. Parametry wg EN 14511-2): 14,46 kW
    • EER (Tryb chłodzenia: temp. powietrza zewn +35°C, temp. wody na wyjściu +18°C. Parametry wg EN 14511-2): 3,96
    • Moc chłodnicza (Tryb chłodzenia: temperatura powietrza zewn. +35°C, temperatura wody na wyjściu +7°C): 7,19 kW
    • EER (Tryb chłodzenia: temperatura powietrza zewn. +35°C, temperatura wody na wyjściu +7°C): 3,58
    • Pobór mocy elektr. (Tryb chłodzenia: temp. powietrza zewn +35°C, temp. wody na wyjściu +18°C. Parametry wg EN 14511-2): 3,65 kWe
    • Znamionowy przepływ wody przy Δt=5 K: 2,67 m3/h
    • Wysokość manom. do dyspozycji przy przepływie znam.: 213 mbar
    • Znamionowy przepływ powietrza: 6000 m3/h
    • Napięcie zasilania zespołu zewnętrznego: 230 V~
    • Ciśnienie akustyczne (Moduł zewnętrzny; 5 m od urządzenia, na wolnym powietrzu): 51 dB(A)
    • Moc akustyczna (Próba wykonana wg normy NF EN 12102): 68,5 dB(A)
    • Czynnik chłodniczy R410A: 4,6 kg
    • Max. długość rur bez konieczności dopełniania R410A: 10 m
    • Ciężar netto zespołu zewn./Ciężar netto modułu wewn. MIT-IN-2: 130 kg / 74 kg

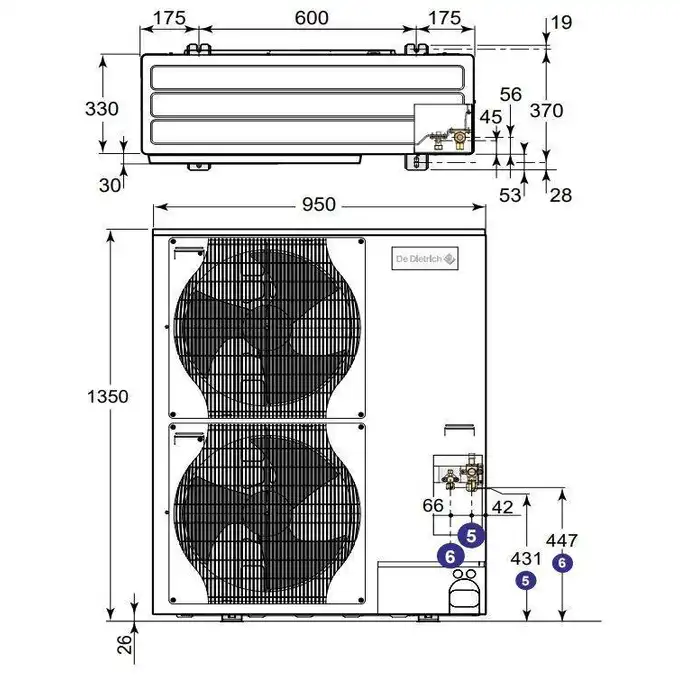

    LEGENDA DO RYSUNKU TECHNICZNEGO:

    5 Przyłącza układu chłodniczego - gaz: 5/8 stożkowe

    6 - Przyłącza układu chłodniczego - ciecz: 3/8 stożkowe

    Kod hurtowni:
    4012412
    Typ produktu:
    pompa ciepła
    Poziom mocy akustycznej:
    68,5 dB(A)
    Rodzaj:
    powietrzna
    Model:
    16 MR-2
    Wersja:
    split
    Zasilanie:
    230 V, 50 Hz
    Pobór mocy:
    3,65 kWe
    Prąd znamionowy:
    16,17 A
    Moc:
    16 kW
    Ilość fabryczna czynnika chłodniczego:
    4,6 kg
    Wyposażenie dodatkowe:
    bez grzałki
    Poziom ciśnienia akustycznego:
    51 dB(A)
    EER (chłodzenie +35°C/+18°C):
    3,96
    Maksymalna długość instalacji bez konieczności doładowania czynnika:
    10 m
    Maksymalne ciśnienie pracy w obiegu grzewczym:
    max. 3 bar
    Maksymalne temperatury pracy w trybie chłodzenia:
    woda: +18°C/+25°C (inst. podłogowa); +7°C/+25°C (klimakonwektory)
    Znamionowy przepływ powietrza:
    6000 m3/h
    COP (+2°C/+35°C):
    3,22
    COP (+7°C/+35°C):
    4,22
    COP (-7°C/+35°C):
    2,89
    EER (chłodzenie +7°C/+35°C):
    3,58
    Moc chłodnicza (+35°C/+7°C):
    7,19 kW
    Moc cieplna (+2°C/+35°C):
    11,38 kW
    Moc cieplna (-7°C/+35°C):
    10,32 kW
    Pobór mocy (+2°C/+35°C):
    3,53 kWe
    Pobór mocy (+7°C/+35°C):
    3,36 kWe
    Pobór mocy (-7°C/+35°C):
    3,57 kWe
    Maksymalne temperatury pracy w trybie ogrzewania:
    woda: +18°C/+60°C; Pow. zew.: -20°C/+35°C
    Znamionowy przepływ wody przy Δt=5K:
    3,65 kWe
    Wysokość manometryczna do dyspozycji przy przepływie znamionowym:
    213 mbar
    Moc chłodnicza (+35°C/+18°C):
    14,46 kW
    Moc grzewcza (+7°C/+35°C):
    14,19 kW
    Ciężar netto zespołu zewnętrznego / Ciężar netto modułu wewnętrznego:
    130 kg / 74 kg
